Die Klassischen
elektrisch leitfähige HF-Dichtungen
homogene Stanzdichtungen

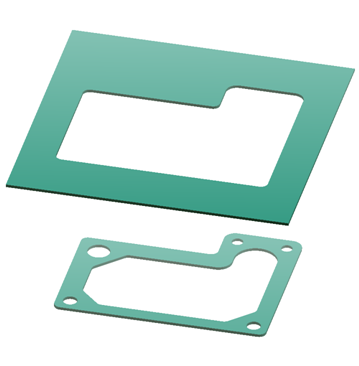

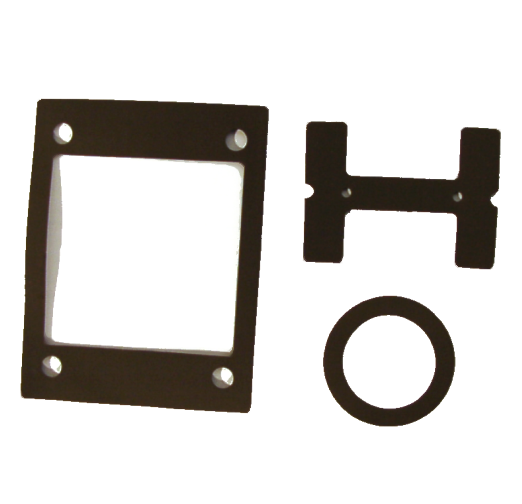

Die Stanzdichtung wird individuell an die Dichtkontur des Gehäuses angepasst. Sie ist homogen elektrisch leitend, wasser-, gas- und druckdicht. Dichtfolien bis zu einer minimalen Stärke von 0,15 mm sind herstellbar. Wir fertigen Ihre individuelle Stanzdichtung „just in time“, bieten Ihnen aber auch das Platten-Material an.
Typische Anwendungsbereiche sind: Gehäusedichtungen, Flanschdichtungen usw.
NEUSIL™

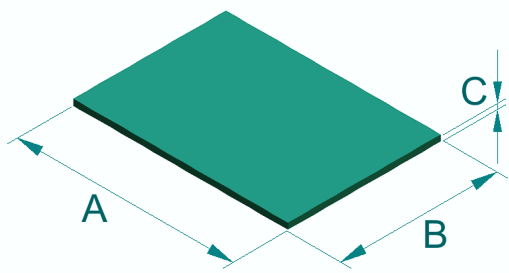

Standard Platten für Stanzdichtungen
| Artikelnummer | A | B | C | Toleranz
C |
|---|
| xxxx-Pl-0,25 | 200,0 | 200,0 | 0,25 | ± 0,10 |
| xxxx-Pl-0,50 | 200,0 | 200,0 | 0,50 | ± 0,15 |
| xxxx-Pl-0,80 | 200,0 | 200,0 | 0,80 | ± 0,17 |
| xxxx-Pl-1,00 | 200,0 | 200,0 | 1,00 | ± 0,18 |
| xxxx-Pl-1,50 | 200,0 | 200,0 | 1,50 | ± 0,20 |
| xxxx-Pl-1,70 | 200,0 | 200,0 | 1,70 | ± 0,20 |
| xxxx-Pl-2,00 | 200,0 | 200,0 | 2,00 | ± 0,25 |
| xxxx-Pl-2,25 | 200,0 | 200,0 | 2,25 | ± 0,25 |
| xxxx-Pl-2,50 | 200,0 | 200,0 | 2,50 | ± 0,30 |
| xxxx-Pl-2,80 | 200,0 | 200,0 | 2,80 | ± 0,30 |
| xxxx-Pl-3,00 | 200,0 | 200,0 | 3,00 | ± 0,35 |
| xxxx-Pl-3,30 | 200,0 | 200,0 | 3,30 | ± 0,35 |
| xxxx-Pl-3,50 | 200,0 | 200,0 | 3,50 | ± 0,35 |
| xxxx-Pl-3,80 | 200,0 | 200,0 | 3,80 | ± 0,40 |
| xxxx-Pl-4,50 | 200,0 | 200,0 | 4,50 | ± 0,40 |
| xxxx-Pl-5,00 | 200,0 | 200,0 | 5,00 | ± 0,40 |
| xxxx-Pl-5,50 | 200,0 | 200,0 | 5,50 | ± 0,40 |
| xxxx-Pl-6,00 | 200,0 | 200,0 | 6,00 | ± 0,40 |
| xxxx-Pl-6,50 | 200,0 | 200,0 | 6,50 | ± 0,40 |
| xxxx-Pl-7,00 | 200,0 | 200,0 | 7,00 | ± 0,45 |
| xxxx-Pl-7,50 | 200,0 | 200,0 | 7,50 | ± 0,45 |
| xxxx-Pl-8,00 | 200,0 | 200,0 | 8,00 | ± 0,45 |
| NEUSIL Materialauswahl | Materialbeschreibung (siehe HIER)¹ |
|---|
¹ xxxx
Platzhalter in der gewünschten Artikelnummer einfügen
| 1440 | Nickel |
| 1441 | Ag/Glas |
| 1442 | Ag/Cu |
| 1443 | Ag/Al |
| 1444 | Ag |
